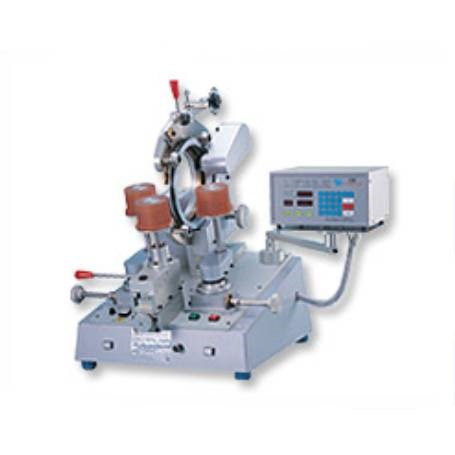

齒輪式數位環型繞線 (編號:WH-300-G10S/G10B/G13)

WH-300齒輪式數位環型繞線/包膠帶機採用數位式控制器，是一可自動精確計算之數位程式化環型繞線/包膠帶機。

機器規格:
• 主軸馬達：1/2HP DC馬達
• 排線馬達：步進馬達
• 記憶組數：999組記憶
• 電源需求：AC 220V; 50/60 Hz

分享到

繞線機頭 G10S 繞線機頭 G10B 繞線機頭 G13 繞線機頭
機頭照片
鐵芯外徑 40~150mm 60~150mm 80~250mm
最小完成內徑 25mm 35mm 45mm
鐵芯高度(MAX) 80mm 80mm 120mm
適用線徑 0.5~1.5mm 0.5~2.2mm 0.5~2.6mm
儲線環內徑 250mm 250mm 350mm
儲線環寬度 8, 12,16, 20, 25 8, 12,16, 20, 25

11, 14, 1720, 23, 26
最小完成內徑會因儲線環規格及鐵芯高度而異



  線 圈 樣 品

項次 1 2 3 4 5 6
機頭照片
適用機型 WH-900-B6 WH-300-G10S
WH-300-T10S		 WH-900A-S8 WH-300-G10S WH-300-G10B WH-900-B6
項次 7 8 9 10 11 12
機頭照片
適用機型 WH-900-B8 WH-900-B6 WH-900-S6 WH-900-B4 WH-900-S4 WH-900-B4
