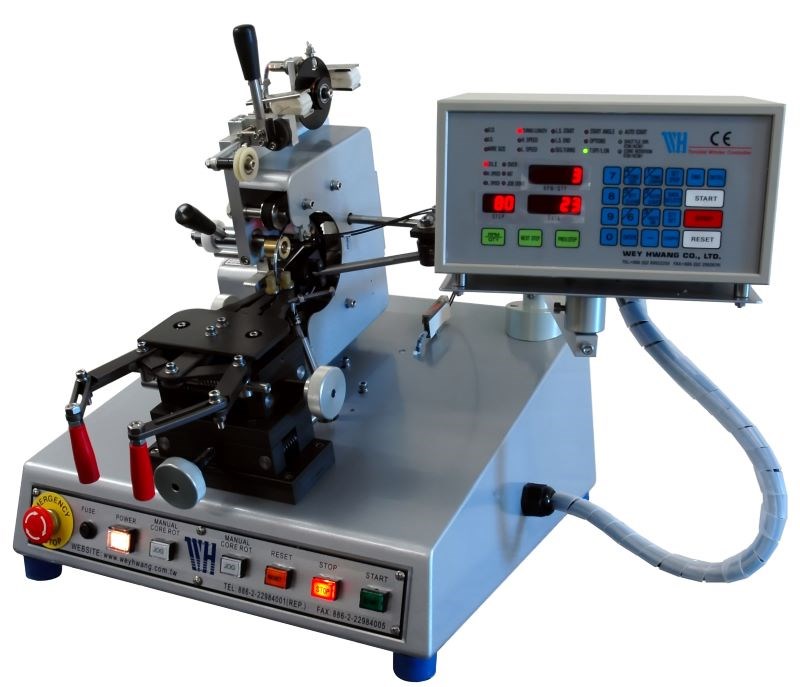

數位式環形繞線機 (編號:WH-900 (B4/B6/S4/S6) )

WH-900數位式環型繞線機採用數位控制器，是一可自動精確計算之數位程式化環型繞線機。具有下列各項優點：
• 可選擇搭配皮帶式或邊滑器式機頭，提高設備適用範圍，降低設備購置成本。
• 採用先進之儲線環作業方式，生產效益高。
• 可分別設定儲線及繞線速度。
• 使用近接開關計算漆包線長度，可精確計算，減少漆包線浪費。
• 使用光學感應器計算繞線圈數，快速確實。
• 可選擇不同排線方向、設定返覆繞線圈數(角度)及分段角度。
• 數位程式計算，可精確控制排線間距。
• 可儲存999組步序資料，並可保持記憶一年以上。

分享到

商品特色

規格說明

• 最高轉速：1500rpm
• 主軸馬達：400W無刷馬達
• 排線馬達：步進馬達
• 記憶組數：999組記憶
• 電源需求：AC 220V; 50/60 Hz

繞線機頭	B4 皮帶式	B6 皮帶式	S4 邊滑器式	S6 邊滑器式
機頭照片
鐵芯外徑	5~60mm	8~60mm	8~60mm	8~60mm
最小完成內徑	3mm	6mm	7mm	7mm
鐵芯高度(MAX)	25mm	45mm	25mm	45mm
適用線徑	0.12~0.8mm	0.25~0.9mm	0.05~0.35mm	0.05~0.4mm
儲線環內徑	100mm	150mm	100mm	150mm
儲線環寬度	2.4, 2.5, 2.8, 3.4 4.7, 6.3, 7.9, 9.5	4.7, 6.3, 7.9 9.5,12.7, 15.6	4.7, 6.3, 7.9, 9.5	4.7, 6.3, 7.9 9.5,12.7, 15.6
最小完成內徑會因儲線環規格及鐵芯高度而異
