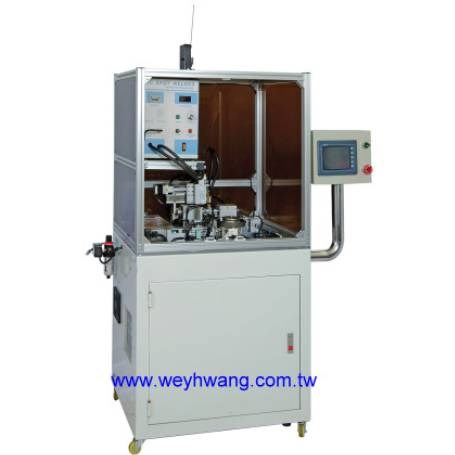

WH-CIW 全自動貼片電感繞線機

全自動繞線機特色:
* CNC6軸伺服馬達傳動系統，定位精確。
* 具密碼儲存功能防止非相關人員修改程式。
* 獨特繞線治具設計，可快速更換。
* 構造簡單、故障少、保養方便。
* 精密張力線架控制。
* 具自動理線功能，不留餘線。
* 高階語言指令，程式編輯。
* 具自動上下料功能(選購)
* 具細線多股絞線功能(選購)
* 粗線可搭配氣壓剪刀(選購)

分享到

  機 器 規 格

機器型號 WH-CIW
控制器系統 Panasonic FPΣ System
軸控系統 繞線軸: 3軸伺服馬達同動     焊接組: 2軸步進馬達
點  焊  機 專業級電子元件點焊機    a. 輸出功率調整範圍 0 – 300   b. 觸發時間: 3ms
人機介面 DELTA DOP - A57
產能 About 6s / PC (Depends on winding turns)
繞線速度 3000 RPM (Max)
軸轉角度 360∘/ Turn，Setting unit 0.36∘
適用線徑 0.03mm - 0.1mm
導針移動精度 0.001mm

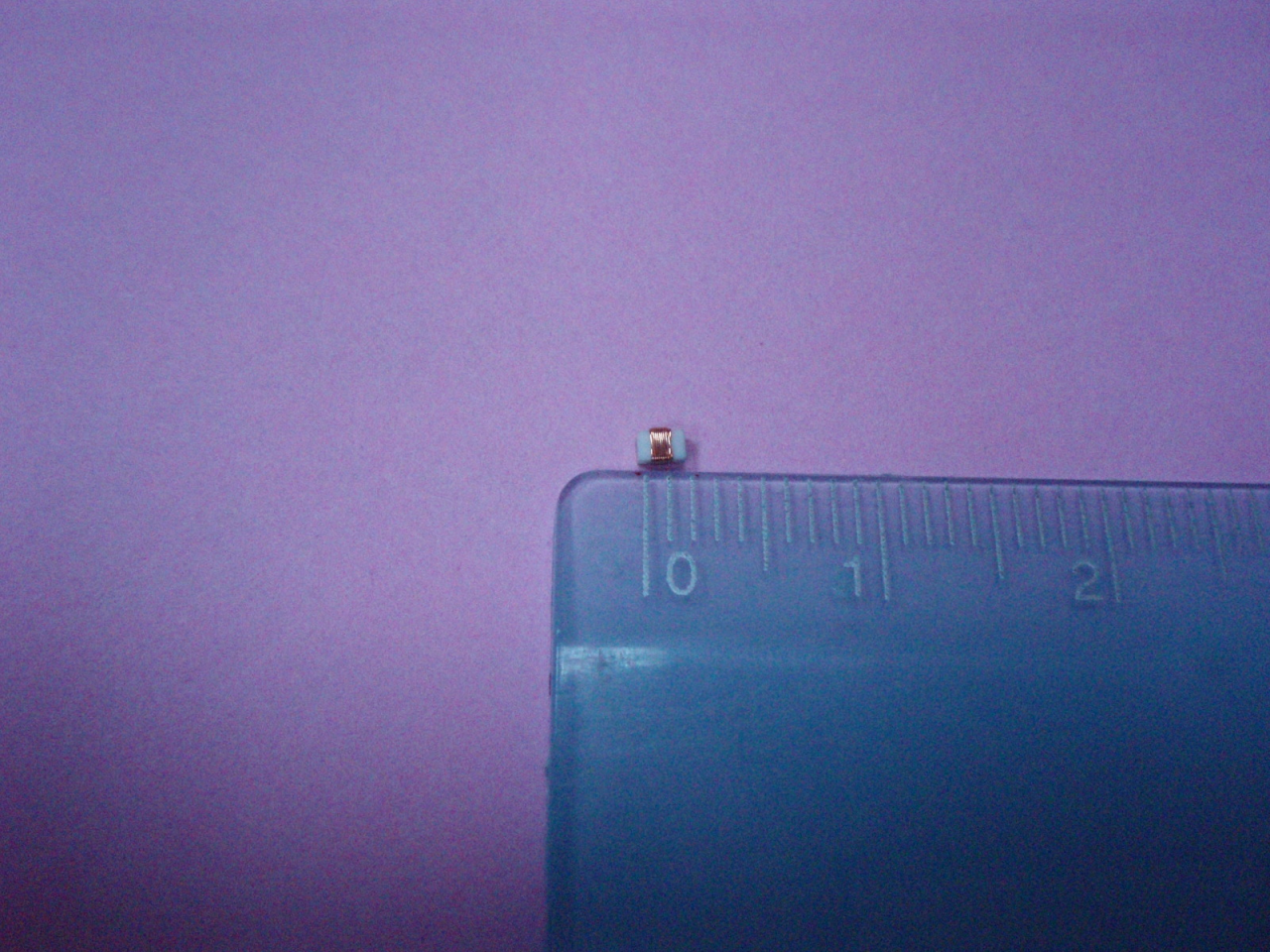

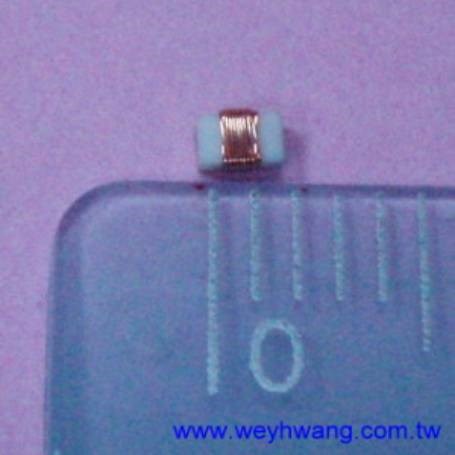

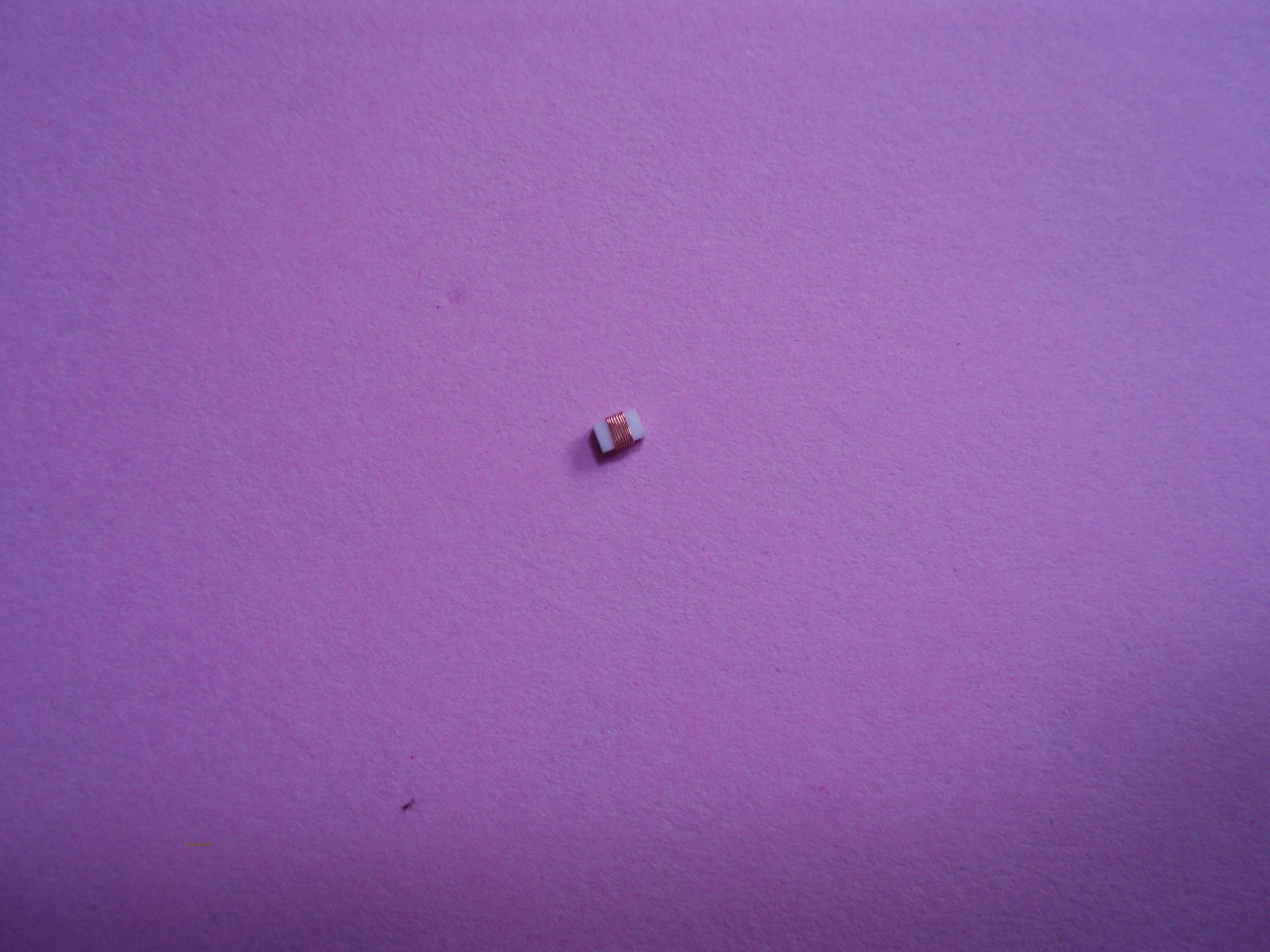

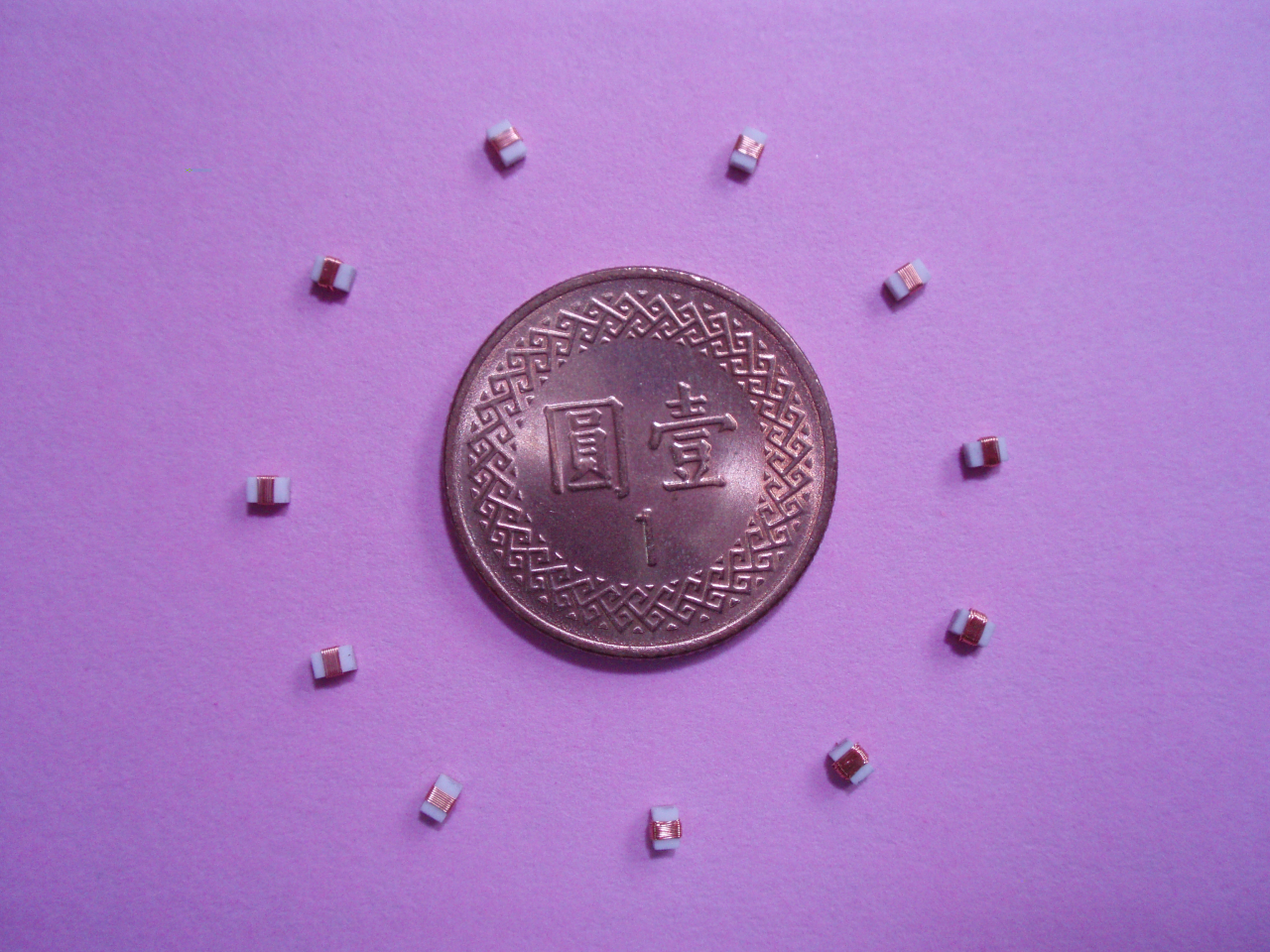

   線 圈 樣 品
