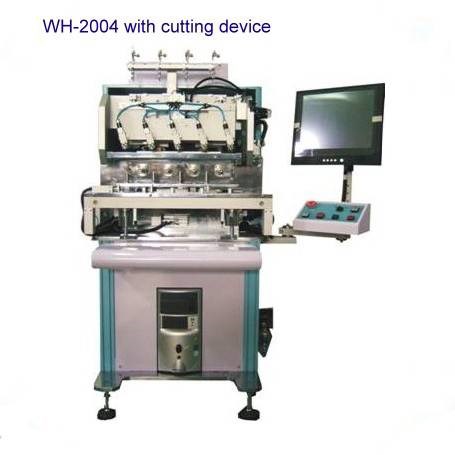

四軸自動繞線機 (編號:WH-2004)

全自動繞線機特色:
* CNC6軸伺服馬達傳動系統，定位精確。
* 具密碼儲存功能防止非相關人員修改程式。
* 獨特繞線治具設計，可快速更換。
* 構造簡單、故障少、保養方便。
* 精密張力線架控制。
* 具自動理線功能，不留餘線。
* 高階語言指令，程式編輯。
* 具自動上下料功能(選購)
* 具細線多股絞線功能(選購)
* 粗線可搭配氣壓剪刀(選購)

分享到

  機 器 規 格

機器型號 WH-2004
控制方式 CNC 6軸伺服馬達同步控制
儲存方式 Windows介面電腦含USB接頭及DVD光碟機
繞線軸數 4軸，每軸軸距:105mm
主軸速度 9,000 rpm (Max)
軸轉角度 360∘/圈，設定單位 = 0.1∘
軸停精度 ± 0.1∘
導針移動距離 X 軸 100mm, 移動單位 = 0.001mm
Y 軸 75mm, 移動單位 = 0.001mm
Z 軸 65mm, 移動單位 = 0.001mm
適用線徑 0.02mm - 0.5mm
最大旋徑 95mm (Max)
排線幅寬 85mm (Max)
纏腳速度 150 rpm (Max)
纏腳角度 0o , 90o , 120o
絞線長度 250 mm (Max) / 絞線機為選購配備
絞線股數 1.3.5.7股...單數股 / 絞線機為選購配備
機器電源 單相 220V +/- 10%, 50/60 HZ
消耗電力 3KVA
氣壓需求 4~6 kcf/cm2

◆ 適 用 產 品
DVD讀寫頭線圈、逆變變壓器、電源供應器、電子變壓器、開關電源變壓器、電子整流器…等
